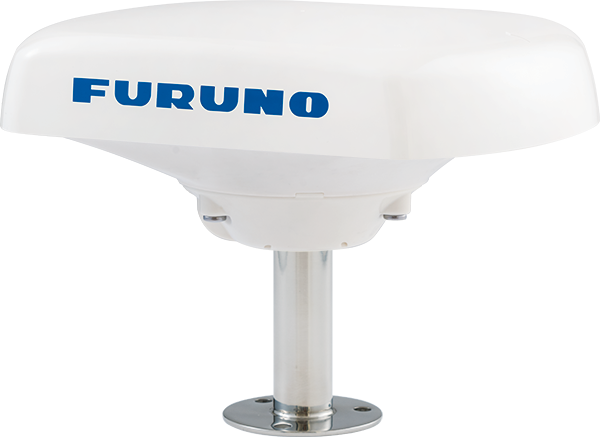

SCX-21 GNSS UYDU PUSULA

Özellikler

• Aşırı doğruluk için dörtlü anten tasarımı

  En üst düzeyde tepkisellik için dört ayrı GNSS Anteni kullanan SCX-21, tüm deniz elektroniğiniz için güvenilir ve doğru yön için yeni bir standart belirliyor. Geleneksel olarak, bir Satellite Compass™ iki anten arasındaki bir temel çizgiyi kullanarak yönü hesaplar; SCX-21 dört anteni, dört anten arasına çizilen altı temel çizgiden herhangi birini kullanarak yön bilgilerini hesaplayabilir. SCX-21'in benzersiz dörtlü anten tasarımı, son derece doğru yön, eğim, yuvarlanma ve dalgalanma bilgilerini hesaplamasını sağlar. Uyduların görüşünün bazen engellenebileceği karmaşık gemi kurulumları için mükemmel bir yön çözümüdür.


• Tüm sensörleriniz için üstün doğruluk

  SCX-21, Radar, Balık Bulucular, Sonar ve Otopilotlar gibi gemideki ekipmanların performansını artırır. Doğru yön bilgisi, NAVpilot'unuzun her yolculukta daha iyi bir rota izlemesini sağlayarak zamandan, yakıttan ve paradan tasarruf sağlar; bu arada, hassas eğim, yuvarlanma ve dalga bilgisi, birçok Furuno Balık Bulucular ve Sonarlar için ekranı sabitler ve en sert denizlerde bile doğru bir sunum sağlar.

  Radar Plotter
  Gerçek yankı izleri, SCX-21 Furuno Radar'ınıza bağlandığında kullanılabilir ve kendi geminizin hareketini ve diğer gemilerin hareketini belirlemenize yardımcı olur. Doğru hız ve yön verileri, hedef izlerinin daha yüksek sapma derecesine sahip pusulalarda yaygın olan engebeli, zikzak görünümü olmadan düzgün ve doğru bir şekilde görüntülenmesini sağlar.

  GERÇEK HAREKET HEDEF İZLERİ


  Balık Bulucu
  Ağır denizlerde bile, SCX-21'in doğru dalgalanma telafisi, FCV-1150 veya NavNet TZtouch/TZtouch2/TZtouch3 gibi Balık Bulucuların deniz koşullarının neden olduğu dalgalanmalar olmadan deniz tabanının sarsılmaz bir sunumunu göstermesini sağlar.

  DALGA TELAFİSİ

  Sonar
  Doğru eğim ve yuvarlanma bilgileri, Furuno Sonar sistemlerinin kötü havalarda bile ekranda sabit bir görüntü göstermesini sağlar.

  EĞİM VE YAVRULAMA TELAFİSİ

• Radar Yankı İzi ZİG-ZAG Hakimiyeti

  FURUNO SCX-20/21
  Furuno SCX-20/21'e bağlandığında, Radar'ın yankı izleri sabit kalır ve SCX-20/21'in inanılmaz doğruluğu sayesinde doğru bir yankı izini açıkça tasvir eder.


  Şirket A
  Şirket A'nın uydu pusulası sabit bir başlığı koruyamadığından yankı izlerini neredeyse anlaşılmaz hale getirir.


  Şirket B
  Şirket B'nin başlık doğruluğu daha yavaş bir güncellemeyle +/- 3˚ dalgalanır ve geniş bir zikzak desenine sahip bir yankı izine neden olur.


  Şirket C
  Şirket C'nin başlık doğruluğu daha hızlı bir güncellemeyle +/- 5˚ dalgalanır ve ayırt edilemeyen ve kafa karıştırıcı bir yankı izine neden olur.




• Kritik Verileri Aktar

  NavNet TZtouch MFD'leri*, FI-70* ve GP-39 dahil olmak üzere çeşitli ürünlerde kritik bilgileri görüntüleyerek kendi geminizin ve çevrenizin farkındalığını artırmak için mevcut Furuno sistemlerine zahmetsizce bağlanın! İlk kurulum GP-39'dan yapılabilir.
  *NMEA0183 - NMEA2000 dönüştürücü gereklidir


  •  3 Eksenli Hız

  •  Atış, Yuvarlanma, Kaldırma

  •  Dönüş Oranı (RoT)

  •  Başlık (HDG)




• NavNet TZtouch MFD*, NAVpilot-300* ve WASSP kurulumları için mükemmel

  *NMEA0183 - NMEA2000 dönüştürücü gereklidir

• Doğru Zaman, Pozisyon, Başlık, COG/SOG, ROT, Roll/Pitch/Heave 3 Eksenli Hız, Hava Sıcaklığı ve Hava Basıncı verilerini çıktı olarak verir

• Radarlar, Sonarlar ve Navigasyon için benzersiz yön doğruluğu

• Dört adet Çoklu GNSS (GPS, QZSS, GLONASS, Galileo) anteni kullanır

• 1.0 derecelik yön doğruluğu, 0.02 knot hız doğruluğu

• Hafif anten - sadece 1,0 kg!

• Her şeyi anlatan bir karşılaştırma


  Test Koşulları:
  Yuvarlanma - Genlik 20°, 10 sn. periyot
  Eğim - Genlik 10°, 6 sn. periyot
  Başlık - 5°, 15 sn. periyot
  Standart - ISO22090-3 (2015)

Özellikler

GENEL

Sıklık

1575,42 MHz (GPS/Galileo/QZSS/SBAS)
1602,5625 MHz (GLONASS)

Takip kodu

C/A (GPS/QZSS/SBAS), E1B (Galileo), L1OF (GLONASS)

Başlık Doğruluğu

Yön/Yuvarlanma/Eğim: 1,0° rms (statik) 0,5° rms (dinamik)

Takip etmek

45°/sn

Yerleşme zamanı

Yaklaşık 60 saniye.

Pozisyon Doğruluğu

GPS: Yaklaşık 5m (2 drms, HDOP < 4)
MSAS: Yaklaşık 4m (2 drms, HDOP < 4)
WAAS: Yaklaşık 3m (2 drms, HDOP < 4)

Arayüz

3 Port NMEA0183, Tx 3 Ch, Rx 2 Ch
1 Port PPS, RS-485, yükselen kenar algılama

Sıcaklık

-25°C ila +55°C (depolama: -30°C ila 70°C)

Su yalıtımı

IP56

Güç Kaynağı

12-24 VDC: 0,2-0,1 A
