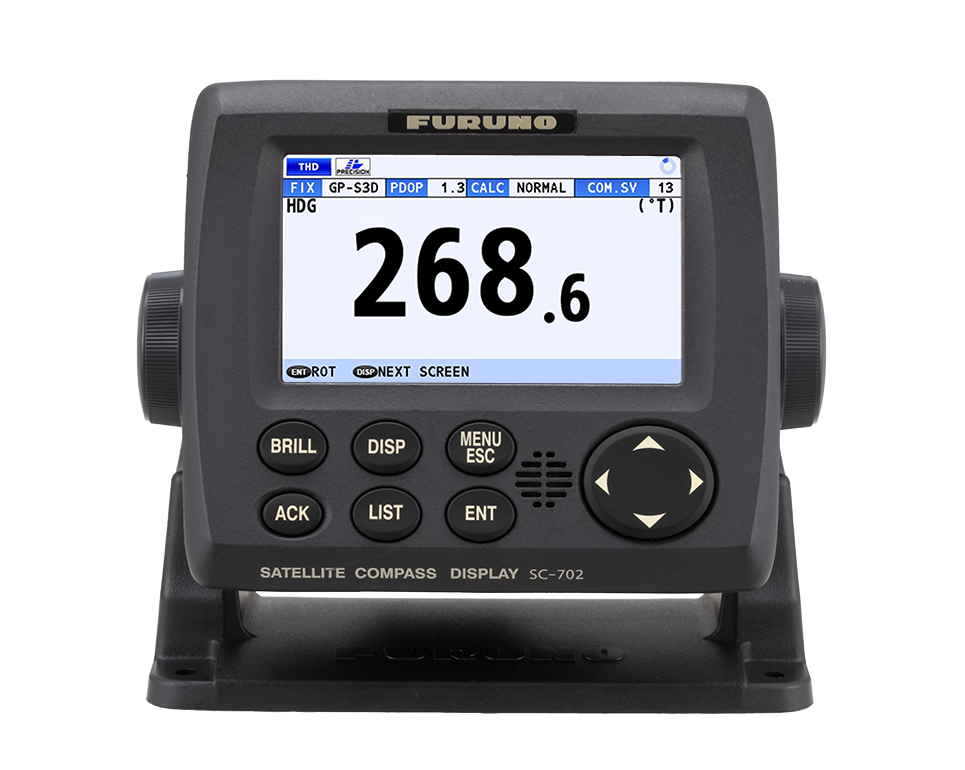

SC-70 UYDU PUSULA™ (GPS PUSULA)

• SC-70, geminin yönü için yüksek bir sistem doğruluğu sağlar

  Otopilot, Radar, ARPA, Tarama Sonarı, Akım Göstergesi, Harita Çizici, ECDIS ve Otopilot için son derece doğru başlık verileri sağlar

  • 0,25°rms (SC-130 ile)
    Kalabalık limanlarda seyreden ve yanaşma gibi hassas manevralar yapan orta ve büyük gemiler için idealdir.
  • 0,4°rms (SC-70 ile)
    Son derece hassas bir başlığa ihtiyaç duyan küçük ve orta boy tekneler için idealdir.

• Yüksek hassasiyetli konum tespiti için GPS, Galileo ve GLONASS gibi GNSS'leri kullanır

  Birden fazla uydu türü kullanılarak yeterli sayıda uydu bulunmaması sorununun ortadan kaldırılması

• SOG, COG ve L/L için kesin veriler sağlayın

• Güvenli seyir ve yanaşma için 3 eksende (Baş, kıç ve boylamsal) hız

• ^{THD, GPS ve ROTI *} olarak tip onaylı . IEC, ISO gerekliliklerine uygun (Solas Gemileri için)

  IMO MSC.116(73), IMO MSC.112(73), IMO MSC.526(13), IMO A.694(17), IMO MSC.97(73), IMO MSC.191(79), IMO MSC.302(87)
  IEC 60945 Ed.4, IEC 62288 Ed.2, ​​IEC 61162-1 Ed.4, IEC 61162-2 Ed.1, IEC 61162-450 Ed.1, IEC 61108-1 Ed.2
  ISO 22090-3 Ed.2, ​​ISO 20672 Ed.1
  * görüntüleme ünitesi olarak RD-50 gerektirir

• Ethernet üzerinden mevcut gemi ağına kolayca entegre edilebilir

• Hızlı takip oranı 45°/S

  IMO yüksek hızlı tekne gereksiniminin iki katı, 20°/s

• Mekanik parça bulunmadığından bakım gerektirmez ve tekrarlayan maliyet yoktur

• Süper kısa başlangıç ​​süresi - 90 saniye

  Güç açıldığında, başlaması yaklaşık 90 saniye sürer
  (Başlangıç ​​süresi, ekipmanın konumuna bağlı olarak biraz farklılık gösterebilir)

• Mevcut anten kablolarını kullanarak kolayca yeniden düzenlenebilir

  SC-50/55/60/110/120 için (LAN_CNV opsiyon Kiti gereklidir)

• Gemi stabilizasyonu, SONAR vb. için Analog ve Dijital formatlarda Hassas Pitch/Roll verileri.

Özellikler

GENEL

Görüntülemek

4,3 inç renkli LCD, 95,04 (G) x 87,12 mm (Y)
480 x 272 nokta (WQVGA)

Başlık Doğruluğu

0,4

Başlık Çözünürlüğü

0.1°,0.01°,0.001° (menüden seçin)

Takip etmek

45°/s

Yerleşme zamanı

Yaklaşık 90 sn. (tipik)

Pozisyon Doğruluğu

GPS yaklaşık 5m (2drms, HDOP<4)
DGPS yaklaşık 4m (2drms, HDOP<4)
WAAS yaklaşık 4m (2drms, HDOP<4)
MSAS yaklaşık 7m (2drms, HDOP<4)

Arayüz

Port sayısı (bağlantı kutusu)
IEC61162-2: 1 port (GİRİŞ: 1,ÇIKIŞ: 1)
IEC61162-1: 8 port (GİRİŞ: 4,ÇIKIŞ: 8)
Harici işaret girişi (DATA5 portu): RTCM SC-104 V2.3 (RS-485), ITU-R M823
NMEA2000: 1 port
AD-10: 4 port, başlık çıkışı için
RS-485: 1 port, ekran ünitesi bağlantısı için
LAN (IEC61162-450): 2 port Ethernet 100Base-TX, RJ45 konnektörü

Sıcaklık

Anten Ünitesi: -25°C ila +55°C (depolama: -25°C ila +70°C)
Ekran Ünitesi/Bağlantı Kutusu: -15°C +55°C

Su yalıtımı

Anten Ünitesi : IP56
Ekran Ünitesi : IP22 (IP35 : opsiyonel)
İşlemci Ünitesi : IP20 (IP22 : bölme montajı)

Güç Kaynağı

12-24 VDC: 2.1-1.1 A (Anten Ünitesi ve Ekran Ünitesi dahil)

Ağırlık

Ekran Ünitesi : 0,7 kg
Bağlantı Kutusu : 2,9 kg
Anten Ünitesi (SC-703) : 2,8 kg
