SC-130 UYDU PUSULA (GPS PUSULA)

Özellikler

• SC-130, geminizin yönü için yüksek sistem doğruluğu sağlayan Üç Sensörlü bir antene sahiptir

  Autopilot, Radar, ARPA, Tarama Sonarı, Akıntı Göstergesi, Harita Çizici, ECDIS ve Autopilot için son derece hassas başlık verileri sağlar
  ●0,25°rms (SC-130 ile)
  Kalabalık limanlarda seyreden ve yanaşma gibi hassas manevralar yapan orta ve büyük gemiler için idealdir.
  ●0,4°rms (SC-70 ile)
  Son derece hassas başlık gerektiren küçük ve orta boy tekneler için idealdir.

• Yüksek hassasiyetli konum tespiti için GPS, Galileo ve GLONASS gibi GNSS'leri kullanır

  Birden fazla uydu türü kullanılarak yeterli sayıda uydu bulunmaması sorununun ortadan kaldırılması

• SOG, COG ve L/L için kesin veriler sağlayın

• Güvenli seyir ve yanaşma için 3 eksende (Baş, kıç ve boylamsal) hız

• THD, GPS ve ROTI* olarak tip onaylıdır. Aşağıdaki gerekliliklere uygundur (Solas Gemileri İçin)

  IMO MSC.116(73) •IMO MSC.112(73) •IMO MSC.526(13) •IMO A.694(17)
  IMO MSC.97(73) •IMO MSC.191(79) •IMO MSC.302(87) •IEC 60945 Ed.4
  IEC 62288 Ed.2 •IEC 61162-1 Ed. 4 •IEC 61162-2 Ed.1 •IEC 61162-450 Ed.1
  IEC 61108-1 Ed.2 •ISO 22090-3 Ed.2 •ISO 20672 Ed.1

  * Ekran ünitesi olarak RD-50 gerektirir.

• Ethernet üzerinden mevcut gemi ağına kolayca entegre edilebilir

• Hızlı takip oranı 45°/S

  IMO yüksek hızlı tekne gereksiniminin iki katı, 20°/s

• Mekanik parça bulunmadığından bakım gerektirmez ve tekrarlayan maliyet yoktur

• Süper kısa başlangıç ​​süresi - 90 saniye

  Güç açıldığında, başlaması yaklaşık 90 saniye sürer
  (Başlangıç ​​süresi ekipmana bağlı olarak biraz farklılık gösterebilir)

• Mevcut anten kablolarını kullanarak kolayca yeniden düzenlenebilir

  SC-50/55/60/110/120 için (LAN_CNV opsiyon Kiti gereklidir)

• Gemi stabilizasyonu, SONAR vb. için Analog ve Dijital formatlarda Hassas Pitch/Roll verileri.

Özellikler

GENEL

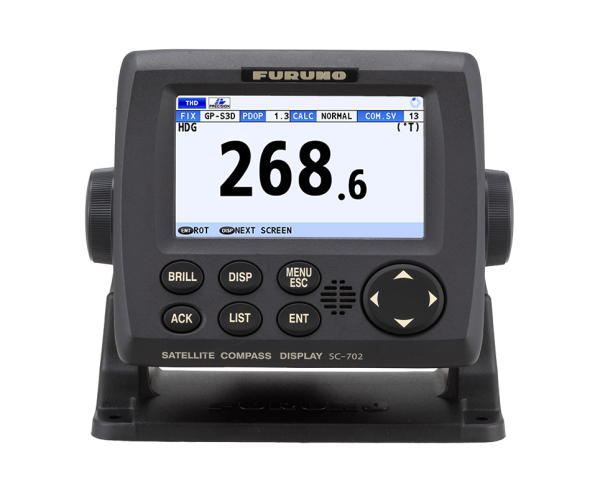

Görüntülemek

4,3 inç renkli LCD, 95,04 (G) x 87,12 mm (Y)

Başlık Doğruluğu

0,25

Başlık Çözünürlüğü

0.1°,0.01°,0.001° (menüden seçin)

Takip etmek

45°/s

Yerleşme zamanı

Yaklaşık 90 sn. (tipik)

Pozisyon Doğruluğu

GPS yaklaşık 5m (2drms, HDOP<4)
DGPS yaklaşık 4m (2drms, HDOP<4)
WAAS yaklaşık 4m (2drms, HDOP<4)
MSAS yaklaşık 7m (2drms, HDOP<4)

Arayüz

Port sayısı (bağlantı kutusu)
IEC61162-2: 1 port (GİRİŞ: 1,ÇIKIŞ: 1)
IEC61162-1: 8 port (GİRİŞ: 4,ÇIKIŞ: 8)
Harici işaret girişi (DATA5 portu): RTCM SC-104 V2.3 (RS-485), ITU-R M823
NMEA2000: 1 port
AD-10: 4 port, başlık çıkışı için
RS-485: 1 port, ekran ünitesi bağlantısı için
LAN (IEC61162-450): 2 port Ethernet 100Base-TX, RJ45 konnektörü

Sıcaklık

Anten Ünitesi: -25°C ila +55°C (depolama: -25°C ila +70°C)
Ekran Ünitesi/Bağlantı Kutusu: -15°C +55°C

Su yalıtımı

Anten Ünitesi : IP56
Ekran Ünitesi : IP22 (IP35 : opsiyonel)
İşlemci Ünitesi : IP20 (IP22 : bölme montajı)

Güç Kaynağı

12-24 VDC: 2.1-1.1 A (Anten Ünitesi ve Ekran Ünitesi dahil)

Ağırlık

Ekran Ünitesi : 0,7 kg
Bağlantı Kutusu : 2,9 kg
Anten Ünitesi (SC-1303) : 7,1 kg
