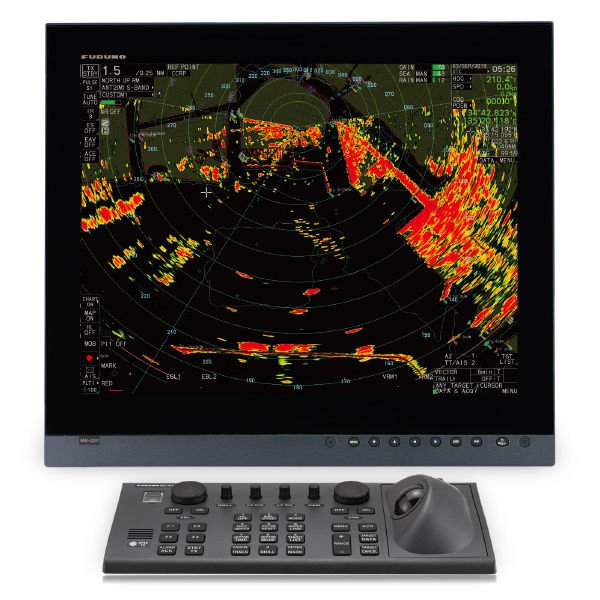

FURUNO FAR-22x8-BB RADAR

• Dizi dizilimi

  UZAK-2218-BB	X-bandı, 12 kW, TR yukarı
  UZAK-2228-BB	X-bandı, 25 kW, TR yukarı
  FAR-2228-NXT-BB	X-band, 600 W, TR up, Katı Hal
  FAR-2238S-BB	S-bandı, 30 kW, TR yukarı
  FAR-2238S-NXT-BB	S-bandı, 250 W, TR up, Katı Hal

  kaydırılabilir

  kaydırılabilir



• Daha eksiksiz bir EAV (Yankı Ortalaması) Fonksiyonu için geliştirilmiş dinamik aralık!

  EAV belirleme teknolojisi, geniş aralıklı dinamik görüntü korelasyon tekniklerini entegre ederek aşırıya götürüldü. Dijital bir Radar olmasına rağmen, en zayıftan en güçlüye kadar tüm yankılar daha zengin tonlarla görüntülenir.


  Geniş dinamik aralığa sahip Yankı Ortalaması fonksiyonu
  Sinyal dönüştürme teknolojisinin eklenmesiyle daha geniş bir dinamik aralık sunularak, gürültü ve diğer istenmeyen yankılar bastırılırken, ağın ve yüzen hattının daha kararlı bir görüntüsü elde edilir.

• Hedef Analizcisi™

  Furuno'nun benzersiz Target Analyzer™ fonksiyonu, yüksek gürültülü alanlarda (yağmur/kar) veya deniz kirliliğinin neden olduğu parazitlerin olduğu yerlerde hedefleri bulmanıza yardımcı olur.



• Otomatik Dağınıklık Giderme (ACE)

  Radar görüntüsünü tek bir düğmeye basarak hızla ayarlar. ACE etkinleştirildiğinde, sistem otomatik olarak dağınıklık azaltma filtrelerini ayarlar ve deniz ve hava koşullarına göre kontrolü ele geçirir.


  Sağdaki diğer iki görüntüyle karşılaştırıldığında, ACE işlevi gürültünün ve diğer istenmeyen yankıların neredeyse tamamen bastırılmasına olanak tanırken, hedeflerin ve kara kütlelerinin yankılarını güçlendirir. Bu akıllı bastırma yeteneğine ek olarak ve deniz karmaşası azaltmanın aksine, ACE hayalet ve diğer yanlış yankıları da tanır ve bunların ortadan kaldırılmasını sağlar.


  Deniz karmaşasının azaltılması çok keskin bir görüntü sağlar. Bununla birlikte, bu gürültü bastırma diğer önemli hedef ve kara kütlesi yankılarının yoğunluğunu da önemli ölçüde azaltır. Deniz karmaşasının azaltılması ayrıca istenmeyen yanlış yankıların tamamen bastırılmasına izin vermez.


  Gürültü azaltma olmadığında, dalgaların veya yağmurun yankıları da dahil olmak üzere tüm yankılar ekrana güçlü bir şekilde yansıtılır. Diğer gemilerin yankıları bu gürültüyle karışır.

• Hızlı Hedef Takibi™

  Hızlı Hedef Takibi™ özelliğiyle FAR-22x8 serisi, doğru takip bilgileri sağlar; hız ve rota vektörleri saniyeler içinde görüntülenir, böylece operatörlerin çok erken bir aşamada harekete geçmesine ve olayları önlemesine olanak tanır.

• InstantAccess Bar™ İhtiyaç duyduğunuz işlevlere anında erişim sağlar

  InstantAccess Bar™ operatörlerin en sık kullandığı görevlere (fonksiyonlara/eylemlere) ait menülere kısayollar içerir ve en kritik fonksiyonlara hızlı erişim sağlar.



• Grafik Kaplaması

  Plotter ile ilgili gemi yolu (kendi geminiz ve diğerleri), hedef ayarları, rota kaydı, geçiş noktaları gibi fonksiyonların hepsi entegredir.

  Aynı görüntü üzerine Radar ve Plotter bilgilerinin üst üste bindirilmesiyle, en faydalı bilgileri içeren daha hassas bir görüntü elde edilebilir.



• Özelleştirilebilir TT ve AIS ekranlarıyla durumu tek bakışta değerlendirme gücü

  Bunlar önceden ayarlandığında, AIS sembolleri her MMSI için farklı renklerle görüntülenebilir. Ayrıca edinilen hedeflerin adını değiştirmek ve renklerini veya sembollerini değiştirmek de mümkündür.
  *TT durumunda, belirli ön ayarlar oluşturarak ekranı kolayca değiştirmek mümkündür.

• Katı Hal Radar modeli - NXT - hedef tespiti ve sürdürülebilirlik konusunda uzmanlaşmış (sadece S-bandı)

  FURUNO Solid State Radar teknolojisi, kullanıcıların küçük teknelerden gelen zayıf yankılar da dahil olmak üzere gemilerinin etrafındaki alanın net bir resmini elde etmelerini sağlayan net yankı görüntüleri üretir. Dahası, fansız bir Solid State anteni, magnetron ve CPU fanı için bakım maliyetlerini önemli ölçüde azaltır.
  Solid State Radar, düşük çıkış gücüne göre geleneksel magnetron radarıyla neredeyse aynı güç kapasitesini korur.


  Katı Hal Alıcı-Vericinin Güç Amplifikatör Modülü

• Stressiz çalışma için iyi tasarlanmış kontrolörler

  Bu kontrol üniteleri ergonomiye göre tasarlanmıştır. Balıkçılık için özel olarak tasarlanmış RCU-031 Kontrol Ünitesi, tüm ana Chart Plotter işlevlerini bünyesinde barındırır ve çeşitli işlemler gerçekleştirmenize olanak tanır.





• Yüksek sinyal doğruluğu ve mükemmel güvenilirliğe sahip rafine anten

  Anten ünitesi içerisinde bulunan sinyal işlemcisi, analog sinyalleri doğrudan dijital sinyallere dönüştürerek ana işlemci ünitesine göndererek yüksek görüntü kalitesine ulaşmaktadır.

  Yeni anten şekli aerodinamik sürtünmeyi bastırır ve dişli kutusu üzerindeki yükü hafifletir. Dişli kutusunun kendisi de yeniden tasarlanmıştır. Azaltılmış aerodinamik sürtünme ve DC fırçasız motor, uzun süre kullanılabilen çok dayanıklı bir dişli kutusuyla sonuçlanır.



Özellikler

ANTEN

Tepe Çıkış Gücü

FAR-2218-BB: 12 ​​kW
FAR-2228-BB: 25 kW
FAR-2228-NXT-BB: 600 W (25 kW magnetron radarına eşdeğer)
FAR-2238S-BB: 30 kW
FAR-2238S-NXT-BB: 250 W (30 kW magnetron radarına eşdeğer)

Tip

X-bandı (Magnetron): 9410 MHz ±30 MHz, P0N
X-bandı (Katı Hal): CH1 P0N: 9403,75 MHz / Q0N: 9423,75 MHz ± 5 MHz veya CH2 P0N: 9413,75 MHz / Q0N: 9433,75 MHz ± 5 MHz
S-bandı (Magnetron): 3050 MHz ±30 MHz, P0N
S-bandı (Katı Hal): CH1 P0N: 3043,75 MHz / Q0N: 3063,75 MHz ±5 MHz veya CH2 P0N: 3053,75 MHz / Q0N: 3073,75 MHz ±5 MHz

Kiriş Genişliği (Yatay)

XN12CF: 1,9°
XN20CF: 1,23°
XN24CF*: 0,95°
SN24CF: 2,6°
SN30CF: 2,3°
SN36CF: 1,8°
* Sadece 24 rpm

Kiriş Genişliği (Dikey)

XN12CF: 20°
XN20CF: 20°
XN24CF: 20°
SN24CF: 25°
SN30CF: 25°
SN36CF: 25°

Anten Dönüş Hızı

24 rpm veya 42 rpm (yüksek hızlı tekneler için)

GÖRÜNTÜLEMEK

Ekran Ünitesi

İsteğe bağlı tedarik

Görüntüleme Modu

Baş yukarı, STAB Baş yukarı, Kuzey yukarı (TM/RM), Kurs yukarı, Kıç yukarı

Diğer Mod / Fonksiyonlar

Hedef Analizcisi™, Hızlı Hedef Takibi™ (TT), EAV (Yankı Ortalaması), Otomatik Karmaşa Giderme (ACE), AIS, Yankı İzleri

ÇEVRE

Sıcaklık

Anten ünitesi: -25°C ila +55°C (depolama: -25°C ila +70°C)
İç üniteler: -15°C ila +55°C (depolama: -20°C ila +70°C)

Su yalıtımı

Anten ünitesi: IP56
İşlemci ünitesi: IP22
Kontrol ünitesi: IP20 (RCU-014/015/016), IP22 (RCU-031)
HUB: IP20 (HUB-100), IP22 (HUB-3000)

GÜÇ KAYNAĞI

Güç Kaynağı / Tüketim Akımı

İşlemci ünitesi (anten ünitesiyle)
[FAR-2218/2318]
00-230 VAC: 2,1-1,0 (2,9-1,3 A), 1 faz, 50-60 Hz veya 24 VDC (21,6-31,2 V): 5,4 A (9,0 A)
[FAR-2228/2328]
100-230 VAC: 2,3-1,1 (3,2-1,4 A), 1 faz, 50-60 Hz veya 24 VDC (21,6-31,2 V): 8,9 A (12,4 A)
[FAR-2228-NXT/2328-NXT] 100-230 VAC
: 2,1-1,1 A (2,9-1,3 A), 1 faz, 50-60 Hz veya 24 VDC (21,6-31,2V): 8,2 A (11,1 A)
[FAR-2238S]
100-230 VAC: 3,2-1,5 (5,6-2,5 A), 1 faz, 50-60 Hz
[FAR-2238S-NXT]
100-230 VAC: 2,6-1,2 (5,1-2,2) A, 1 faz, 50-60 Hz (A): 42 rpm

HUB (isteğe bağlı)
100-230 VAC: 0,1 A maks. 1 faz, 50/60 Hz

Buz çözücü (isteğe bağlı)
100-115/220-230 VAC: 2,6/1,3 A, 1 faz, 50-60 Hz
