FSS-3BB BALIK TÜRLERİ VE BİYOKÜTLE SENSÖRÜ BALIK BOYU ÖLÇER

Özellikler

• 3 kW TruEcho CHIRP™ Balık Bulucu

• Yeni IDENTI-FISH™ fonksiyonu, bir yankı göstergesi ve grafiksel bir histogramdan oluşuyor.

  IDENTI-FISH™ yankı ekranı


  IDENTI-FISH ^TM eko görüntüleme, yüksek ve düşük frekanslı ekonun birleştirilmiş bir ekogramıdır.

  Bu mod, yüzme kesesi olan balıklar ile yüzme kesesi olmayan balıklar arasındaki yankı farkını görselleştirmenize olanak tanır.








  ^{IDENTI-FISH TM} eko ekranında eko rengi kırmızı-kahverengi olduğunda , ringa balığı gibi yüzme kesesi olan bir balık sürüsü olduğunu çıkarabileceksiniz . Öte yandan, açık yeşil renkli eko ise, aşağıdaki ekran görüntüsünde gösterildiği gibi, muhtemelen Atlantik uskumru gibi yüzme kesesi olmayan bir balık olduğunu varsayabilirsiniz  .







  IDENTI-FISH ^TM yankı fonksiyonu, balık türlerine bağlı olarak yankıları farklı renklerle görüntüler  ; böylece , karışık olsalar bile türleri ve dağılımlarını hızlı bir şekilde belirleyebilirsiniz  .









  Aşağıdaki resim, FSS-3BB'nin  yüzme kesesi olmayan balıkları tespit edebildiğini göstermektedir. Bu örnekte,  Atlantik uskumru yankısı açık yeşil renkte gösterilmiştir.








  IDENTI-FISH™ histogram grafiği



  IDENTI-FISH ^TM grafiği, ölçüm aralığındaki balık sürüsünün histogramlarını model verileriyle karşılaştırır ve  balık türlerinin benzerliğini sayısal değerler ve çubuk grafiklerle gösterir. Sisteme kaydedilen varsayılan model verileri Atlantik  uskumru ve ringa balığıdır. Model verilerine yeni balık türleri ekleyebilir ve herhangi bir balık türü için kendi referans eğrilerinizi oluşturabilirsiniz.  Ekogramın iki alanı aynı anda ölçülebilir ve analiz edilebilir.










  Sağ üstteki örnekte, sarı çizgi Atlantik uskumrusunun referans eğrisini temsil eder. Kırmızı çizgi ringa balığının referans eğrisini temsil eder  . Mavi çizgi, IDENTI-FISH ^TM yankı ekranında  seçili alanda ölçülen gerçek yankı dağılım desenini gösterir . Mavi çizgi, ringa balığının referans eğrisi olan kırmızı çizgiyle neredeyse aynıdır ve benzerlik derecesi ringa balığını %98 doğrulukla gösterir  , bu nedenle yüksek bir güven seviyesiyle bunun gerçekten bir ringa balığı sürüsü olduğunu varsayabilirsiniz.



  ^{IDENTI-FISH TM} yankı ekranı ve histogram grafiğinin birleşimi balık türlerini ayırt etmek için kullanışlıdır. FSS-3BB,  bu benzersiz işlevle her kullanıcı için özel bir balık bulucu olarak özelleştirilebilir.

• Kolay anlaşılabilir grafik biçiminde doğru balık boyutu ölçümleri*

  FSS-3BB, seçilen sürüdeki balıkların boyutunu ve dağılımını ölçer ve bu bilgileri  tek bakışta anlaşılabilen bir grafikte görüntüler. TruEcho CHIRP™ teknolojisi, balık boyutu ölçümlerinin ve grafiklerinin (maks.3) doğruluğunu ve güvenilirliğini artırmıştır  . Bu işlev , belirli bir boyuttaki balıkları hedeflerken önemli veriler olan balık boyutunu ve sürülerin yoğunluğunu karşılaştırmanıza ve analiz etmenize olanak tanır  .



  * Balık uzunluğu yansıma yoğunluğundan hesaplanan bir referans değeridir. Uyumlu dönüştürücü gereklidir.






  FSS-3BB'de balık boyutunu ölçmek için dört yöntem vardır  . Sadece menü düğmesine tıklayarak InstantAccess bar ^TM'den  favori ölçüm yönteminizi seçebilirsiniz  .




• Eş zamanlı iletim

  Eş zamanlı iletim uygulanarak yankı güncelleme oranı iki katına çıkarılarak balık sürüsünün daha zengin bir şekilde sunulması sağlanır.







• Ağ sensörünü bağlayarak derinlik çizgisinin üst üste bindirilmesi

  Net sensör bilgisi ekranda gösterilebilir*.







  * Uyumlu modeller TE-155 (Marport), TS-337A (Imaginex) ve ITI System'dir (Simrad).

• Ekran görüntüleri ve yankı verileri kaydedilebilir ve oynatılabilir

  İşlemci ünitesinde en fazla 999 ekran görüntüsü kaydedilebilir. Ayrıca,  tekrar görmek isterseniz yankı görüntüsünü istediğiniz zaman tekrar oynatabilirsiniz. Bu, balık sürülerinin boyutlarını karşılaştırmada yardımcı olur  . Harici bellek aygıtları* için kaydedilebilecek dosya sayısı, aygıtın kapasitesine bağlıdır. * Seçenek






• Kolay ve hızlı kullanım

  Ekran başlığı ayrıca Range, Shift,  Sensitivity, Image Feed ve Display Mode menülerini içerir.  Bu işlevlere hemen erişilebilir ve  kontrol ünitesindeki tekerleği çevirerek ayarlanabilir.







  FSS-3BB , trackball kontrolcüsü ile kolay ve hızlı bir şekilde çalıştırılabiliyor  .







  Diğer işlevlere InstantAccess bar TM'den ^hemen erişilebilir  . InstantAccess bar ^TM'ye en fazla 10 işlev  eklenebilir .

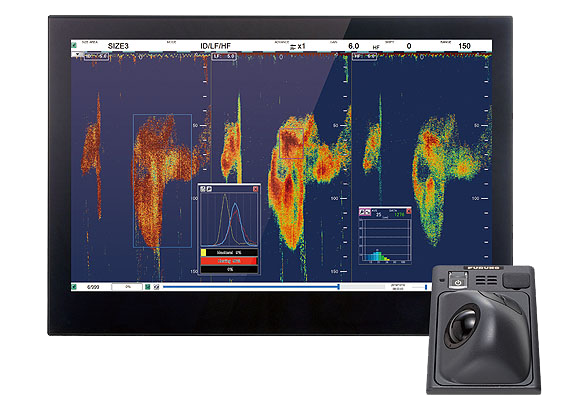

• Çift monitör kurulumu mevcuttur.



  Fotoğraf: 19" Marine Display MU-192HD (müşteri temini)


  Sol: Yüksek/düşük frekanslı yankı ekranı
  Sağ: IDENTI-FISH ^TM yankı ekranı

• Heave offset fonksiyonunun kullanımıyla yankıların sürekli ve kararlı bir şekilde görüntülenmesi sağlanabilir.

  * UYDU PUSULA ^TM gereklidir.

• Balık sürülerinin coğrafi konumu, bağlı navigasyon ekipmanlarına çıktı olarak gönderilebilir.

• Ayrı işlemci ünitesi ve alıcı-verici ünitesi büyük boy gemilere montaj imkânı sağlamaktadır.

Özellikler

GÖRÜNTÜLEMEK

Piksel sayısı

1920x1200 (WUXGA), 1920x1080 (FHD), 1600x1200 (UXGA), 1024x1280 (SXGA), 1024x768 (XGA)

BALIK BULUCU

Sıklık

15 ila 242 kHz nominal

Dönüştürücü

Çıkış gücü: 1 ila 3 kW
İletim yöntemi: Aynı anda çift
İletim modu: CW/FM

Aralık Ölçeği

5 ila 3000 m
(Genişletme aralığı: 5 ila 2000 m maks.)

Görüntüleme Modu

Yüksek/Düşük frekans tek, Çift frekans, Ayrımcılık
Yakınlaştırma modu: Alt kilitleme genişletme, Alt yakınlaştırma, İşaretçi yakınlaştırma, Ayrımcılık yakınlaştırma

Aralık Kaydırma

En fazla 2000m.

DİĞERLERİ

Su yalıtımı

İşlemci/alıcı-verici ünitesi: IP22
Kontrol ünitesi: IP22 (IPx0: USB kapağı açık)

Güç Kaynağı

İşlemci ünitesi: 12-24 VDC, 4,0-2,0 A
Alıcı-verici ünitesi: 12-24 VDC, 8,3-4,1 A (St-by: 0,79-0,46 A)
Doğrultucu: 100/110/115/220/230 VAC, 1 faz, 50/60 Hz

Ağırlık

İşlemci ünitesi FSS-301: 7,6 kg 16,8 lb
Alıcı-verici ünitesi FSS-302: 10 kg 22 lb
DVI/USB tekrarlayıcı TM000-FDX06 TX/RX: 1,4 kg 3,1 lb
İz topu kontrol ünitesi RCU-026:
Masaüstü montajı 1,4 kg 3,1 lb
Gömme montaj 1,5 kg 3,3 lb
Sabit montaj 1,5 kg 3,3 lb
